ノンウェルダー<無溶接ビス>


●火花の飛ばせない現場へ

●溶接不要で効率アップ

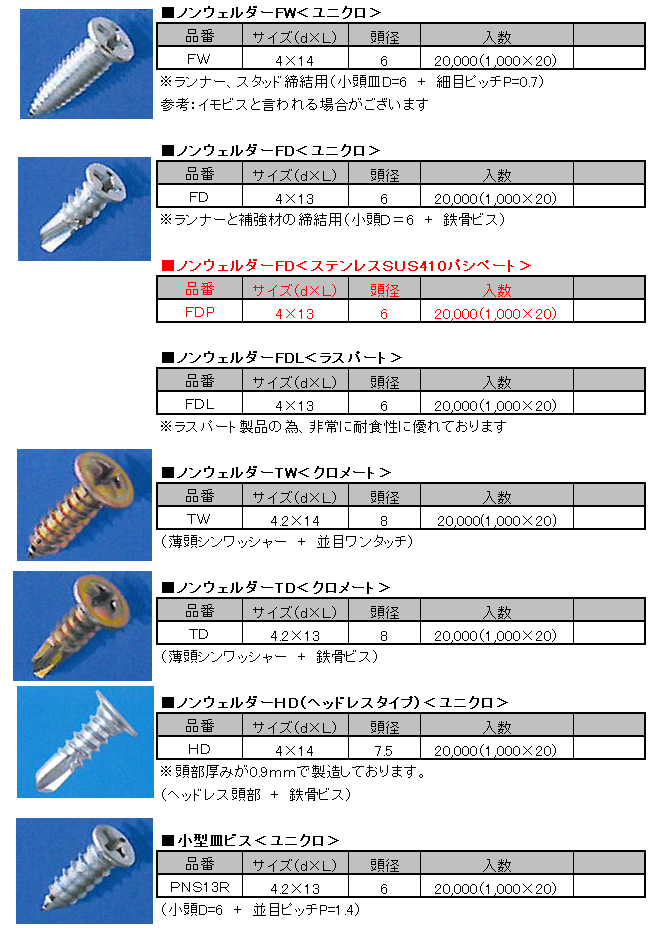

■ノンウェルダーFW<ユニクロ>P=0.7

品番   サイズ(d×L) 頭径   入数

FW    4×14      6   20,000(1,000×20)

 ※ランナー、スタッド締結用(小頭D=6 + 細目ピッチ)

 参考:イモビスと言われる場合がございます。





■ノンウェルダーFD<ユニクロ>

品番   サイズ(d×L) 頭径   入数

FD    4×13      6   20,000(1,000×20)

※ランナーと補強材の締結用(小頭D=6 + 鉄骨ビス)



■ノンウェルダーFD<ステンレスSUS410パシペート>

品番   サイズ(d×L) 頭径   入数

FDP   4×13       6         20,000(1,000×20)



■ノンウェルダーTW<クロメート>

品番        サイズ(d×L) 頭径        入数

TW           4.2×14                  8        20,000(1,000×20)

(薄頭シンワッシャー + 並目ワンタッチ)



■ノンウェルダーTD<クロメート>

品番        サイズ(d×L) 頭径         入数

TD          4.2×13                   8       20,000(1,000×20)

(薄頭シンワッシャー + 鉄骨ビス)



■ノンウェルダーHD(ヘッドレスタイプ)<ユニクロ>

品番        サイズ(d×L) 頭径         入数

HD          4×14                   7.5        20,000(1,000×20)

※頭部厚みが0.9mmで製造しております。

(ヘッドレス頭部 + 鉄骨ビス)



■小型皿ビス<ユニクロ>

品番              サイズ(d×L) 頭径         入数

PNS13R    4.2×13                 6         20,000(1,000×20)

■ノンウェルダーFD<ラスパート>

品番   サイズ  頭径     入数

FDL  4×13   6    20,000(1,000×20)

※高耐食性表面処理の為、防錆性能が非常に高い製品です

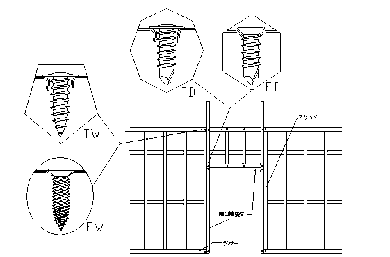

用途:無溶接の工法に最適、火花の飛ばせない現場へご使用下さい。 T型頭部形状は厚さ1.5mmになっており、斜め打ちなど、臨機応変にご使用できます。 F型頭部形状は頭径6mmで下地材がフラット状に仕上がります。 また、下地材の接合部が合計1.2mmまではワンタッチタイプ、以上はドリルタイプを ご使用下さい。(小型サラビスもFWと同等にご使用できます。)HDは小頭皿では鋼製下地に対して潜り込んでしまう部分を極薄頭でピタッと止めるため、仕上がりがきれいに上がります。


■Wカクスタッドビス<ユニクロ>

品番       サイズ        頭径        入数

PW57   3.8×57        6.5       4,000(400×10)



※マンションの間仕切りなどに使用される角スタッド工法に使用できます。
 頭部を6.5mmの小型フレキ形状を採用することにより 角スタッドがフラットに仕上がります。

■Wカクスタッドビス・ハイロー<ユニクロ>



品番         サイズ        頭径        入数

PW57HL   3.8×57        7.2       4,000(400×10)



従来のWカクスタッドビスに比べて、頭部形状を特殊フレキ形状に変更、また、ねじ山をハイローにすることに

より、カクスタッドだけではなく、木スタッドにも使用可能となりました。

※ノンウェルダーHDの施行結果
